Побутова техніка не завжди виходить з ладу відразу після стрибка напруги: іноді проблема проявляється поступово – нестабільною роботою, перегрівом або передчасним зносом. Не варто обирати захист лише за ціною чи форматом корпусу. Під час вибору орієнтуйтеся на три критерії:
- Реле відключає живлення, коли напруга виходить за небезпечні межі.
- Номінальний струм пристрою має відповідати навантаженню.
- Монтаж у щиті потрібно планувати разом із захисною автоматикою.
Перепади напруги шкодять побутовій техніці

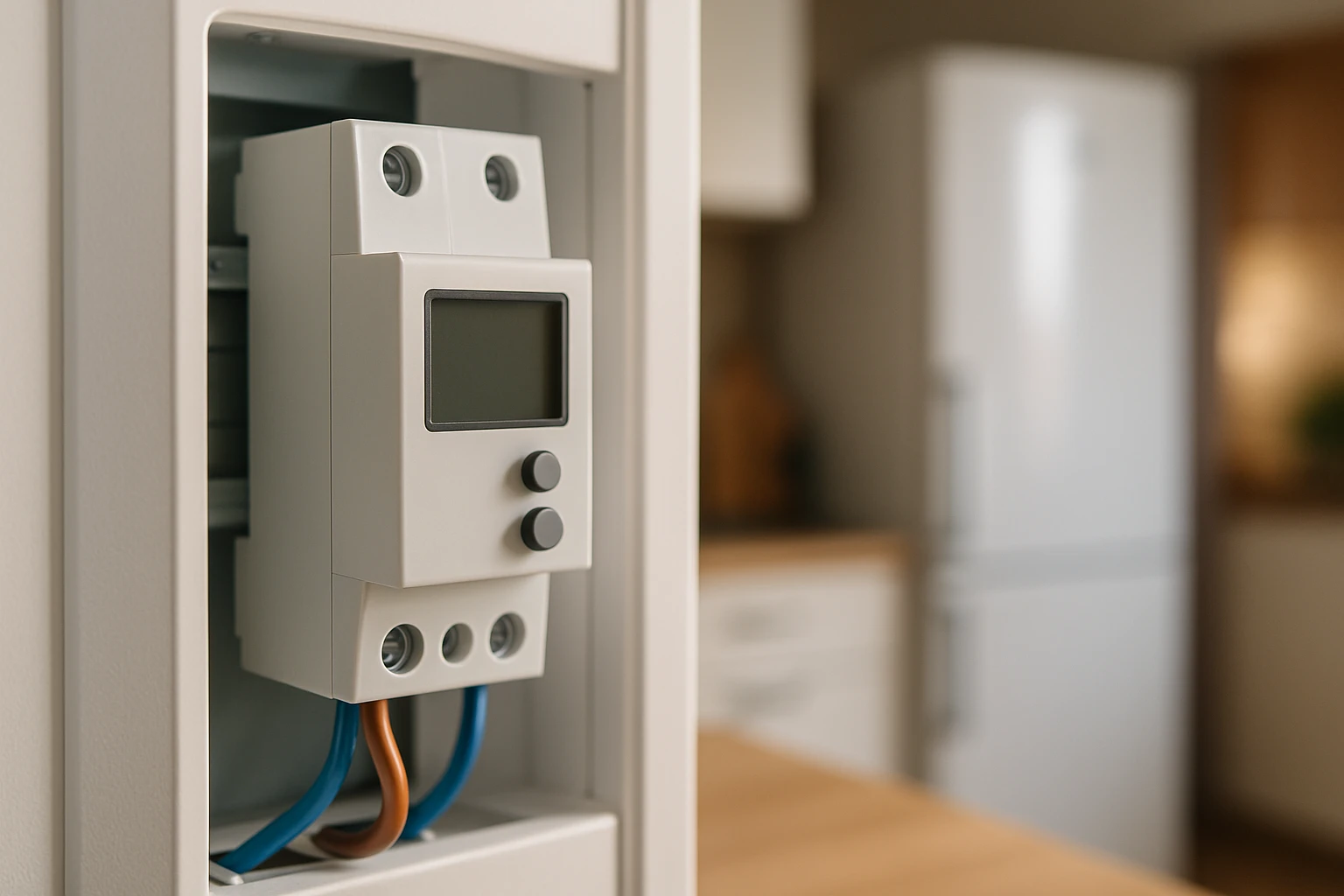

Для захисту всієї квартири або окремої лінії використовують реле напруги. Воно контролює параметри мережі та розриває коло, коли напруга виходить за встановлені межі. Після нормалізації показників пристрій відновлює подачу струму із заданою затримкою.
Нестабільна напруга небезпечна для електронних плат, компресорів, двигунів і блоків живлення, розрахованих на роботу в певному діапазоні. За заниженої напруги двигун може запускатися з перевантаженням і перегріватися, а за завищеної – компоненти зазнають надмірного електричного навантаження. Чутливими до таких коливань можуть бути холодильники, котли, пральні машини, телевізори та зарядні пристрої.
Один короткий перепад не обов’язково призведе до поломки. Водночас регулярні відхилення створюють додаткове навантаження на обладнання. Тому захист мережі допомагає зменшити ризик пошкодження техніки.
Реле контролює напругу в мережі 220 В
Пристрій постійно вимірює напругу на вході, порівнює її з установленими порогами та відключає навантаження, якщо показники стають небезпечними. Коли напруга повертається в допустимий діапазон, реле відраховує час затримки й знову замикає контакти.
Зазвичай користувач задає нижню та верхню межі спрацювання, а також час повторного ввімкнення. Затримка після аварійного відключення корисна для холодильного й кліматичного обладнання: компресору небажано запускатися відразу після зникнення живлення.
Реле не вирівнює напругу. Воно або пропускає живлення за безпечних параметрів, або відключає його, коли показники виходять за межі налаштувань.
Стабілізатор і реле виконують різні завдання
Для квартири реле обирають, коли потрібно швидко відключити мережу за критичного відхилення напруги. Стабілізатор доречний, якщо напруга часто коливається, але обладнанню потрібно продовжувати роботу. Реле не підтримує живлення під час аварії, натомість стабілізатор коригує параметри мережі в межах свого робочого діапазону.
| Критерій | Реле напруги | Стабілізатор |
| Основна дія | Відключає навантаження | Вирівнює вихідну напругу |
| За різкого стрибка | Розриває коло | Працює в межах свого діапазону |
| Для всієї квартири | Підходить за правильного підбору струму | Потребує підбору за навантаженням |
| Робота за нестабільної мережі | Техніка чекає на відновлення норми | Техніка може продовжувати роботу |
Ці рішення іноді поєднують: реле використовують як аварійний захист, а стабілізатор встановлюють для обладнання, що потребує рівнішого живлення. Вибір залежить від характеру проблеми в конкретній мережі.
Параметри визначають придатність реле
Насамперед визначте струм навантаження. Для цього складіть потужність приладів, які можуть працювати одночасно, і співвіднесіть результат із можливостями реле та проводки. Для окремих споживачів можуть підійти моделі на 12 А або 16 А, а для вводу квартири частіше розглядають пристрої на 40 А, 50 А чи 63 А.
Також важливі межі відключення. Надто вузький діапазон спричинятиме зайві спрацювання, а надто широкий може знизити ефективність захисту. Налаштування мають враховувати реальну поведінку мережі, а не лише номінальне значення 220 В.
Не менш важливий параметр – затримка повторного запуску. Для освітлення вона менш критична, ніж для холодильника, насоса чи кондиціонера. У каталозі EC-Shop представлені звичайні та мультифункціональні пристрої, зокрема серії ZUBR і MF2, тому під час вибору варто порівнювати не лише струм, а й доступні налаштування та спосіб індикації.
Якщо навантаження перевищує комутаційні можливості реле, пристрій не має безпосередньо керувати потужними споживачами. У такій схемі реле подає керувальний сигнал, а силове перемикання виконує контактор. Під час його вибору ecshop.com.ua/ua/c89-kontaktori_modulnie може бути корисним орієнтиром для ознайомлення з модульними варіантами.
Монтаж у щиті потребує правильної схеми
Реле для захисту всієї електромережі монтують на DIN-рейку в розподільному щиті, зазвичай після ввідного автомата. Воно має контролювати саме ту лінію, яку потрібно захистити. Тому місце встановлення визначає схема щита, а не вільне місце на рейці.
Підключення в щиті пов’язане з ризиком ураження струмом, помилок у підключенні нульового провідника та неправильного добору автоматів. Монтаж і перевірку схеми краще доручити кваліфікованому електрику.

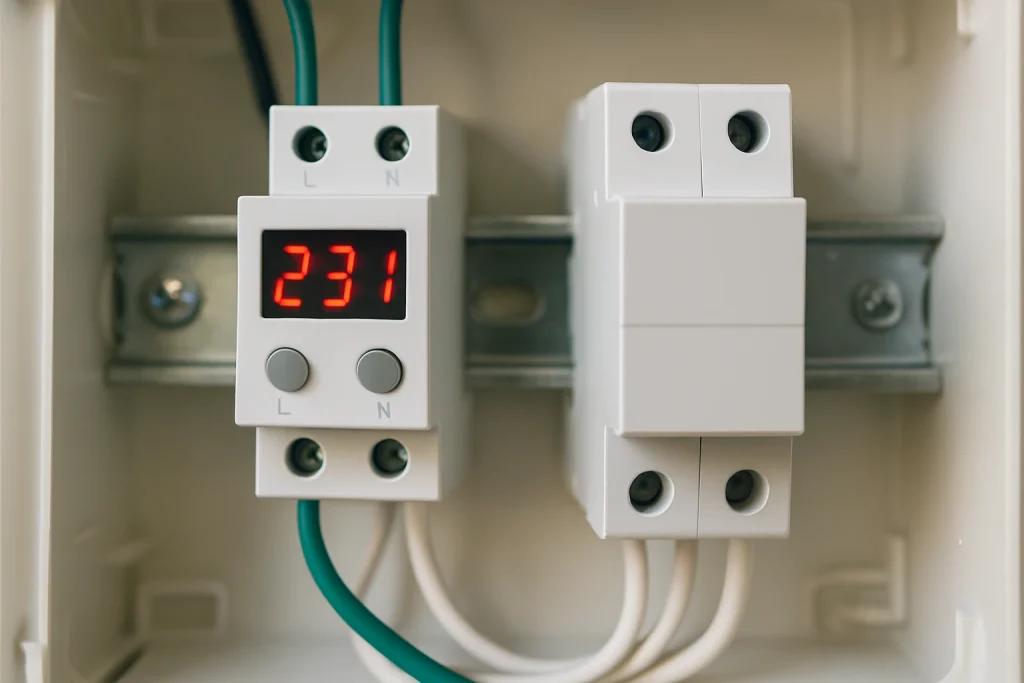

Електроконтроль допомагає підібрати захист
Спочатку визначте точку захисту: окрему розетку, конкретний прилад або весь ввід квартири. Для локальних завдань зручні розеткові моделі, а для комплексного контролю мережі – пристрої на DIN-рейку. У каталозі EC-Shop є обидва формати, а також цифрові моделі з індикацією та кнопковим керуванням.
Перед купівлею звірте номінальний струм, спосіб монтажу, потребу в затримці та доступні межі налаштування. EC-Shop має рейтинг 5 із 5 у Google, що може бути додатковим орієнтиром поряд із технічними характеристиками товару.
Захист мережі працює ефективніше, коли його підбирають під реальне навантаження. Реле своєчасно відключає живлення за небезпечної напруги, стабілізатор коригує її, а контактор комутує значні навантаження. Правильно складена схема враховує ці ролі та не перевантажує жоден компонент.
